企业目前仍在大量的使用NX设计软件，但设计效率不够高，设计人员工作负荷大。SV11.0中新增SV&NX插件，原在NX中需要多步复杂操作才能完成的结构形状创建，在SV中可以一键生成，然后一键导入回NX环境，这种简单高效的协作方式大大加速了设计师的设计进程。

NX对象导出SV：直接将NX模型（带属性信息）导入SV；

要素导出：选择要导出到SV的数据包括点线面和实体等要素，一键确定后直接进入SV设计软件；

要素导入：SV设计好的数据包括片体和实体，一键导入到当前NX设计环境。

重视客户的呼声，针对设计师希望进一步提高设计流程中操作效率的需求，不断优化机制和操作，让设计师的使用越来越顺手。

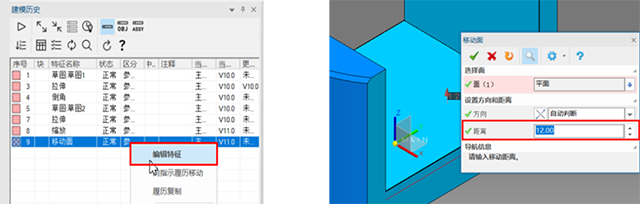

撤销：即时更新模式下，优化撤销逻辑，支持履历编辑后撤销至编辑特征前，解决无法撤销的问题。

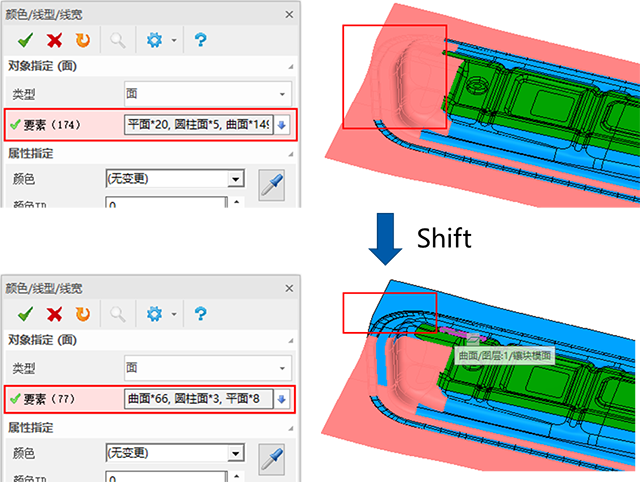

框选：增加除外要素选择功能，按住Shift框选已输入的要素则将框选的要素从输入列表中排除。

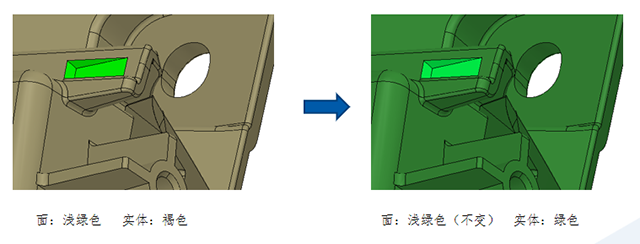

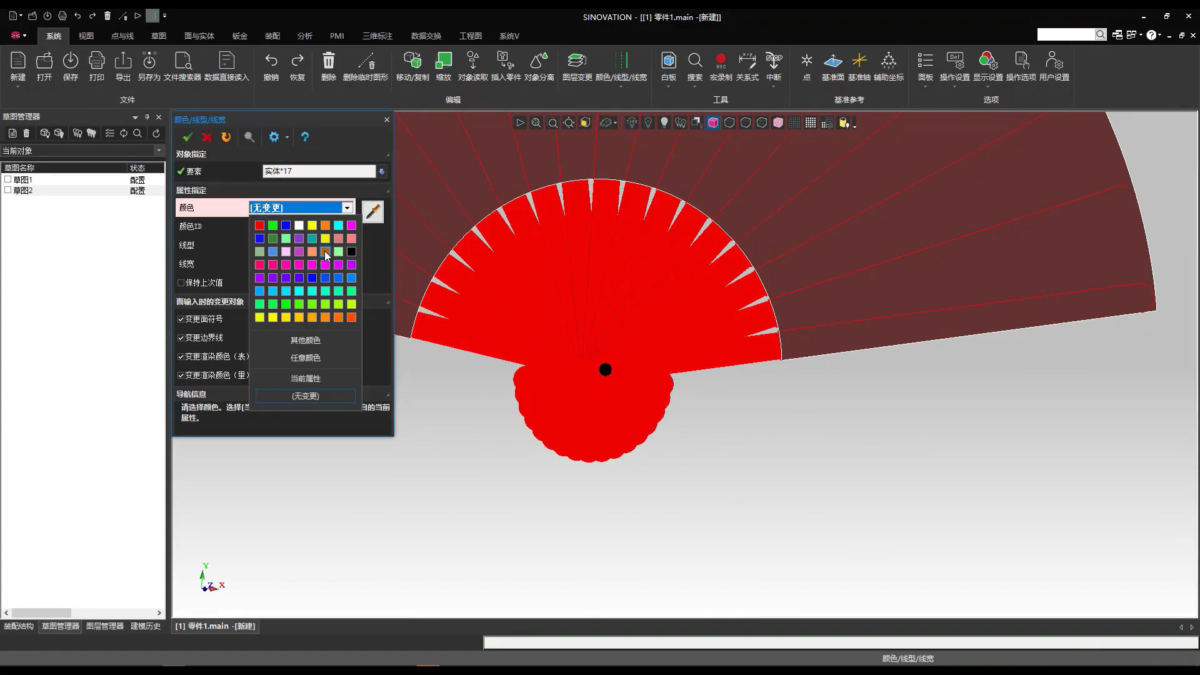

要素颜色设置：实体中已定义颜色的面，改变实体颜色时（[ 颜色/线型/线宽]命令），该面对应颜色保持不变。

要素颜色继承：

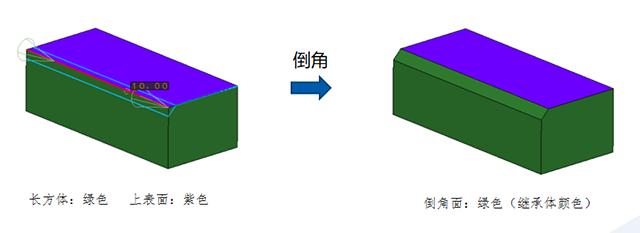

（1）使用[面与实体]模块的[圆角]、[倒角]、[薄壁]命令时，对基于实体对象上创建生成的面，该面默认继承实体颜色。

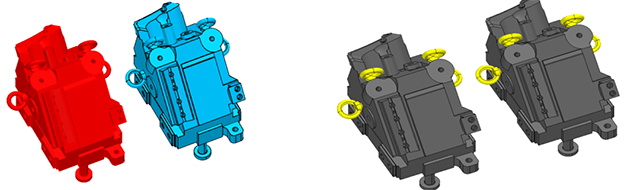

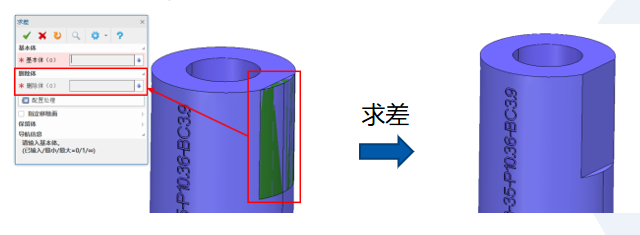

（ 2）布尔运算时，布尔实体继承基本体的体颜色。

（1）显示效果：捕捉点时高亮显示点（红色实心圆点）以及所在要素。

（2）光标在要素上移动时对应显示该要素上可捕捉的类型点

（3）[点捕捉设置]工具栏增加“圆心点” 类型，原“中点” 类型增加捕捉开放圆弧线中点。

（4）新增“面上点”类型，支持捕捉曲面、片体要素上的点。

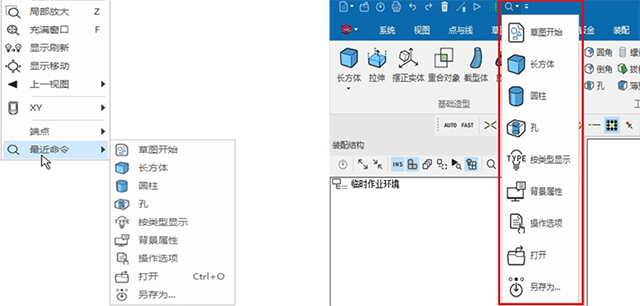

用户可使用弹出菜单、左上角工具栏以及[系统]-工具栏中快速调用历史使用的命令。

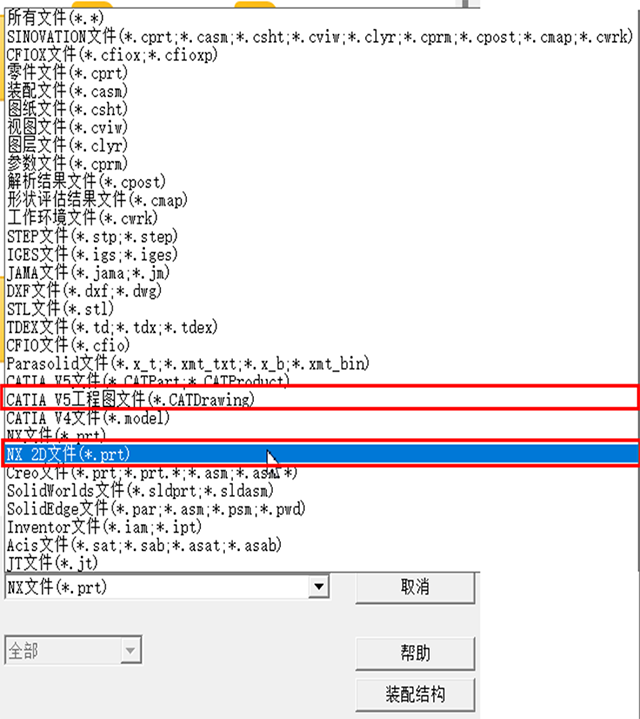

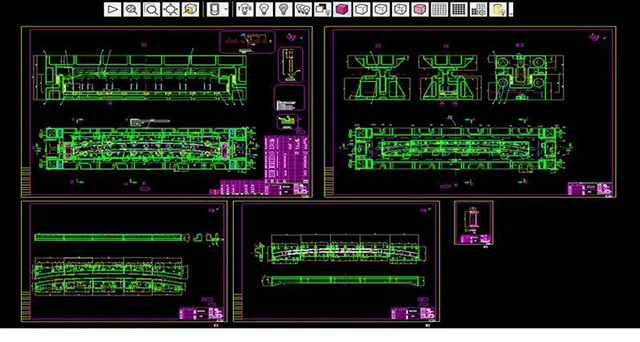

数据交换方面优化数据直读逻辑，提高转换准确性。新增打开NX、CATIA二维工程图纸的功能。

几何属性：用户可通过移动鼠标掠过要素动态获取指定位置的相关几何属性，方便快速查看所选要素的属性数据。

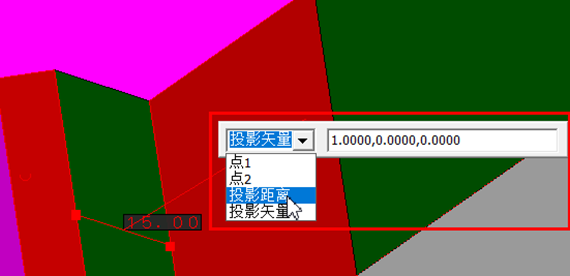

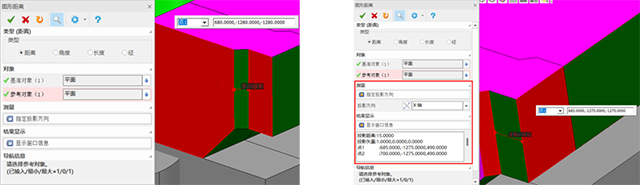

图形距离

（1）增加“距离”、 “角度”、 “长度”、“径”四种测量类型；增加“结果显示”选项，用户可直接复制相关测量信息。

（2）图形显示区域已浮动窗口显示测量结果，支持复制。

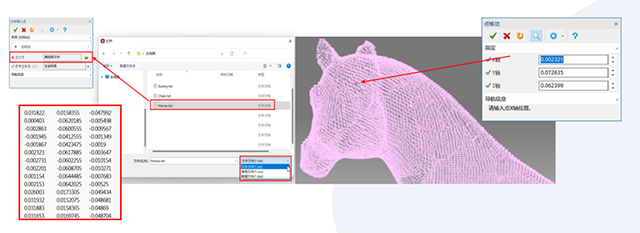

读入外部文件中记录的点坐标值，快速创建对应的3D点或草图点。支持读入*.txt、*.dat、*.csv文本文件中的数据，同时还支持对读入后点的编辑。

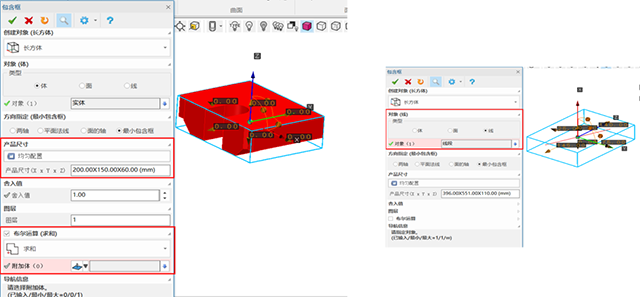

支持选择曲线、片体、面要素生成包含框；显示区域包含框中心增加Handle手柄，用户可拖动手柄调整包含框位置。增加“最小包含框”，可创建指定对象的最小包含框；增加布尔运算选项，实现快速布尔运算。
